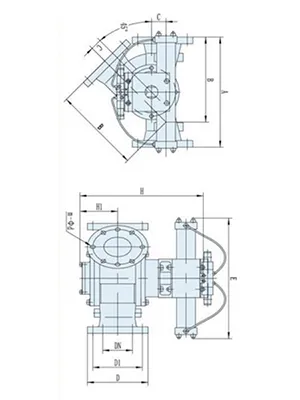

| 型号 Model | DN | D1 | D | A | B | C | E | H | H1 | m-Ød | 重量 Weight(kg) |
| 50 | 125 | 165 | 328 | 224.4 | 25 | 262 | 366 | 93 | 4-17.5 | 40 | |
| 65 | 145 | 185 | 350 | 227 | 30 | 262 | 410 | 114 | 4-17.5 | 45 | |
| 80 | 160 | 200 | 358 | 263.5 | 35 | 430 | 423 | 125 | 8-17.5 | 63 | |
| 100 | 180 | 220 | 400 | 296.6 | 40 | 430 | 445 | 130 | 8-17.5 | 75 | |
| 125 | 210 | 250 | 450 | 333.6 | 45 | 438 | 506 | 150 | 8-17.5 | 118 | |
| 150 | 240 | 285 | 510 | 375.7 | 50 | 438 | 561 | 165.7 | 8-22 | 133 | |
| 175 | 270 | 315 | 525 | 407.4 | 60 | 438 | 591 | 181 | 8-22 | 146 | |
| 200 | 295 | 340 | 565 | 439.4 | 65 | 618 | 693 | 197 | 8-22 | 215 |

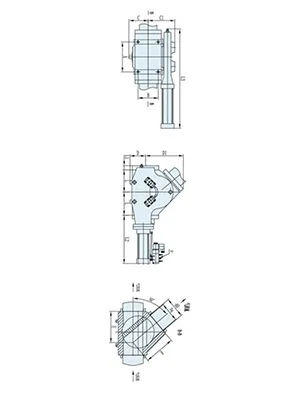

| 型号 Model | A | B | C | C1 | D | D1 | Dg | d0 | E | L | L1 | L2 | L3 | Ø |
| 110 | 75 | 76.5 | 103.5 | 60 | 140 | 65 | 73 | 124 | 80 | 12 | 196 | 408 | G1/4 | |
| 135 | 92 | 88 | 132 | 70 | 172 | 80 | 89 | 150 | 100 | 16 | 210 | 436 | G1/4 | |
| 170 | 115 | 110 | 167 | 88 | 216 | 100 | 108 | 190 | 125 | 20 | 280 | 565 | G1/4 | |
| 154 | 140 | 123.5 | 206.5 | 110 | 215 | 125 | 133 | 205.4 | 140 | 20 | 338 | 676 | G3/8 | |
| 210 | 160 | 145 | 220 | 124 | 248.5 | 150 | 159 | 237.2 | 160 | 22 | 368 | 670 | G1/2 | |
| 240 | 180 | 150 | 230 | 135 | 273.5 | 180 | 190 | 260.8 | 175 | 22 | 345 | 738 | G1/2 | |
| 280 | 220 | 177 | 255 | 153.5 | 317 | 203 | 219 | 300 | 200 | 25 | 428 | 878 | G1/2 | |
| 310 | 240 | 194 | 267 | 169 | 347 | 228 | 245 | 245 | 220 | 25 | 428 | 900 | G1/2 | |
| 350 | 270 | 210 | 284 | 284 | 385 | 255 | 273 | 273 | 245 | 25 | 468 | 993 | G1/2 |

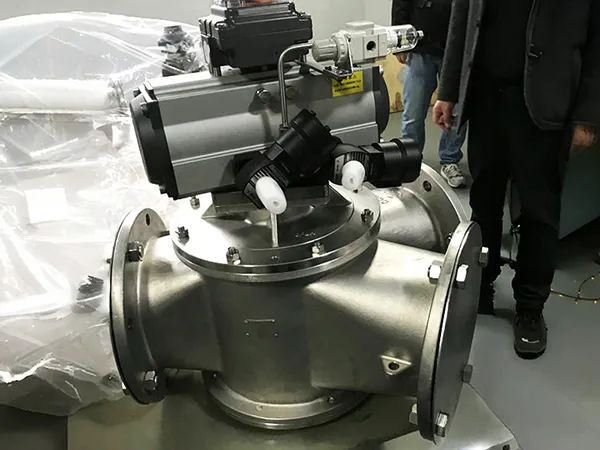

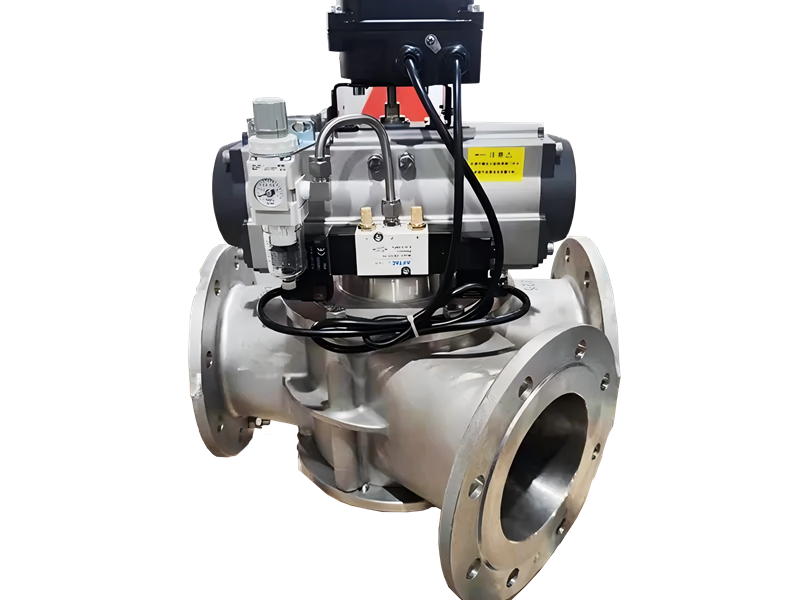

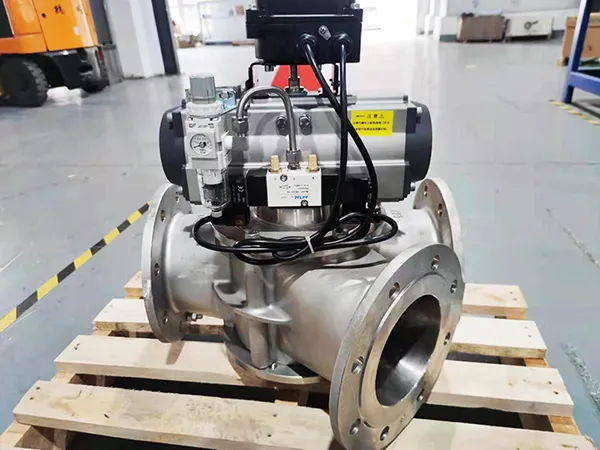

换向阀/分路阀广泛应用于处理干散装固体的工业,包括 :
